-Akter, bak på båten.



-För, fronten på båten.



-Bogramp, sitter bakom bogvisiret,  fälls ner framåt så att fordon kan

åka på och av.



-Bogvisir, port som öppnas uppått.



-Bulb, en utstickande klump längst  fram under vattenytan.



-Däck  = golv, det som man går på.



-Barbord sida, vänster sida.



-Styrbord sida, högersida, ratten

sitter alltid på den här sidan på en

båt.



-Skott = vägg, skiljer av rum.



-Skrov = det som täcker hela båten.





Motorer x 4, framdrift.-



Bogmotorer x 2, styr båten i hamn.-

M/S Estonia förliste strax före kl. 02.00 den 28 september 1994, fartyget befann sig på en reguljär resa från Tallinn till Stockholm med 989 personer ombord.

M/S Estonia var av typen ro-ro färja, d.v.s. man kör på bilen i fören och av i aktern eller tvärtom, ro-ro är en förkortning av ride on-ride off.



M/S Estonia ligger i en sluttning på havsbotten 118° lutning på styrbord sida, grundaste punkten är på 54 meters djup, midskepps cirka 60 meter och den djupaste punkten på cirka 80 meters djup

M/S Viking Sally; beställd 11 sep 1979 av Viking Line.

Byggd av; Jos L Meyer Tyskland.

Sjösatt; 26 apr 1980.

Trafik; Stockholm-Mariehamn-Åbo, näst största fartyget på Österjön då.



1990, M/S Silja Star, Stockgolm-Åbo, Silja Line.

1991-92, M/S Wasa King, Umeå-Vasa-Sundsvall, Wasa Line.

1993-94 M/S Estonia, Stockholm-Tallin, Nordström & Thulin - Estonia Steamship.

På färjan arbetade 115 besättningsmän.

M/S, MS= motor ship, motor fartyg.  MV, M/V= english, motor vessel.

MV

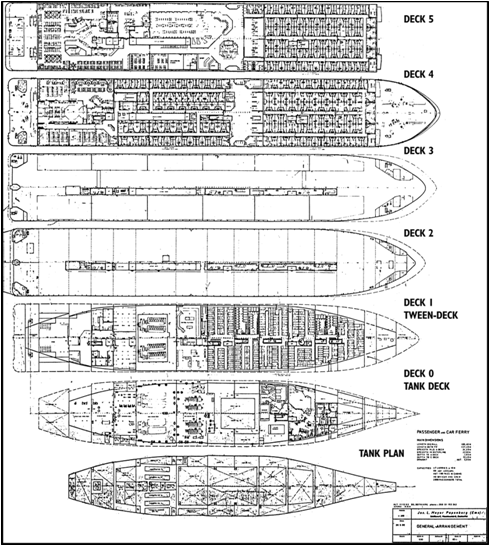

Mått , vikter och motor effekter.

• Över allt 155,40 m

• Längd mellan perpendiklar 137,40 m

• Bredd, mallad 24,20 m

• Djup till skottdäck, mallat 7,65 m

• Maximalt djupgående 5,60 m



• Dödvikt vid max djupgående 3 006 dwt

• Lättvikt 9 733 ton

• Bruttotonnage 15 598 ton



Fartyget var utrustat med två propellrar

med ställbara blad, två roder och två

bogpropellrar.



Maskineffekt för

• Framdrift 4 x 4400 kW

• Bogpropellrar 800 + 590 kW

• Eleffekt 4 x 1104 kW



Fartyget hade en kontraktsfart av 21 knop

vid 90 procents effektuttag på huvudmaskinerna (MCR). Under de senare åren ansågs fartygets maximala marschfart vara19 knop. Detta var tillräckligt för den rutt som fartyget trafikerade. För att tidtabellen skulle hållas behövde farten i öppen sjö vara ca 17,0 knop på resor ostvart och ca 16,5 knop på resor västvart.

Navigationsutrustningen höll hög standard och svarade mot kraven för den avsedda trafiken.

Utrustningen hade uppgraderats och/eller  moderniserats flera gånger. Vidolyckstillfället fanns på bryggan följande utrustning för navigering och styrning av fartyget:

• Radar, Atlas 9600 Arpa X-band

• Radar, Atlas 8600 Arpa S-band

• Radar, Raytheon 1650 12 SR Raycas

• Radar, Raytheon 1650 12 SR (slav tillföregående)

• 2 gyrokompasser, Sperry MK 36

• Magnetkompass, Plath



• Autopilot, Kockum Steermaster 2000

• Autopilot, Sperry Universal

• Fartlogg, Raytheon Doppler Sonar (en axel)

• Radiopejl, Debeg ADF 7410

• Rullningsdämpande system, Roll Nix(SSPA)



• Fenstabilisatorer, Brown Brothers infällbara

• Navigationsdator, Navi Master NM-1000

• GPS-mottagare, Shipmate 5800 C

• DGPS-mottagare, Shipmate 5360

• DGPS-mottagare, Magnavox 200

• Dator för optimering av fart/bränsleförbrukning,

  ETA-Pilo

Kommunikationsutrustningen var uppdelad

mellan bryggan och radiohytten. Fartygets radiohytt fanns på däck 8, akter om befälhavarens hytt. Radiohytten användes huvudsakligen för kommersiell trafik och innehöll följande utrustning:

• Huvudsändare, Standard Radio ST-1680 A

• Huvudmottagare, Skanti AS SR-52

• Nödsändare, Standard Radio ST-86 B. A1. A2, A3

• Nödmottagare, RL Drake RR-11

• Autoalarm IMR A4 734/SRT B-22901000

• VHF Svensk Radio STR-40-ME62



Förutom utrustningen i radiohytten fanns följande utrustning på bryggan:

• MF/HF radiotelefon

• VHF Svensk Radio STR-40-ME62

• VHF Sailor (1 master och 3 slavar)

• VHF Skanti

• Vaktmottagare DC-300D

• NAVTEX-mottagare

• Livbåtsradio IMR SOLAS III A

• Mobiltelefon NMT 450

• Faxmottagare för väderrapporter.



Två flytande nödradiosändare, EPIRBs (Emergency Position-Indicating Radio Beacons), var monterade, en på vardera sidan på toppbryggan. Dessa sändare

diskuteras närmare i 3.4.4 och 8.11

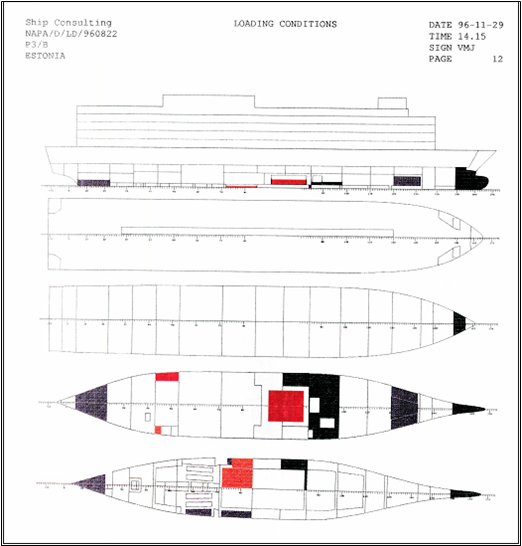

Dödvikt

Tjockolja (IFO 180)

• Tank nr 10, 108 m³

• Tank nr 11, 108 m³

• Dagtank nr 36, 25 m³

• Settlingstank nr 38, 20 m³

Totalt 261 m³ 250 t



Marindieselolja

• Tank nr 18, 33 m³

• Tank nr 41, 10 m³

Totalt 43 m³ 35 t



Gasolja

• Tank nr 20, 12 m³ 10 t

• Ballastvattentank 1 175 m³

• Tank nr 13+14, 183 m³

Totalt 358 m³ 360 t



• Färskvatten 300 t

• Diverse vätskor 50 t

Vikt på bildäcket

• 40 lastfordon, 1 000 t

• 25 personbilar, 9 skåpbilar, 2 bussar, 100 t

Totalt 1 100 t



• Besättning och passagerare 100 t

• Diverse 95 t

Total dödvikt 2 300 t



Flytkondition

• Djupgående, medel 5,390 m

• Trim, akterligt 0,435 m

• Deplacement 11 930 m3

• LCG från aktra perpendikeln 63,85 m

• VCG från kölen 10,62 m

• GM 1,17 m

M/S Estonia.

Sida  7b.  Militärbåtar i Östersjön

Sida    8.  Ögonvittnen

Sida    9.  Hål i skrovet?

Sida  10.  Sjunkförlopp

Sida  11.  Andra båtolyckor

Sida  12.  Frågor & svar

Sida  13.  Diverse

Sida  14.  Slutsatser

Hem

Sida    1.  Inledning & länkar

Sida    2.  M/S Estonia

Sida  3a.  Bogvisiret

Sida  3b.  Bogvisiret, förbuckla

Sida    4.  Bogrampen

Sida    5.  Andra tekniska detaljer

Sida    6.  Sonarbild från Sjöfartsverket

Sida  7a.  Östersjön

Ålder

<15

15-19

20-24

25-34

35-44

45-54

55-54

65-74

>75

Totalt

Män

9

20

60

85

98

82

61

76

13

504

%

2

4

12

17

19

16

12

15

3

100

Kvinnor

6

20

40

77

85

106

73

69

9

485

%

1

4

8

16

18

22

15

14

2

100

Totalt

15

40

100

162

183

188

134

145

22

989

%

2

4

10

16

18

19

14

15

2

100

Alla ombord

Överlevande

Identifierade, döda

Saknade

Män

111

53

340

Kvinnor

26

42

417

Totalt

137

95

757

Döda och saknade

Totalt

852
